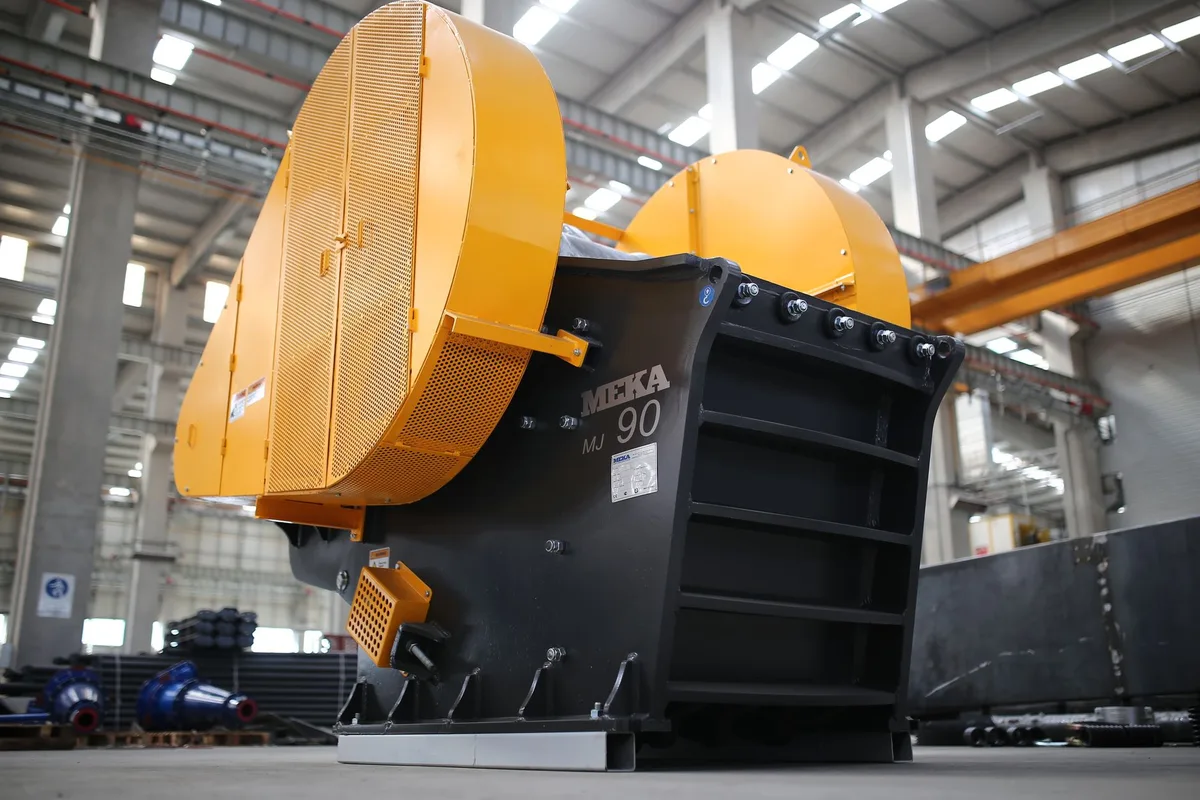

Jaw crusher adalah salah satu mesin paling vital dalam industri pertambangan dan pengolahan material. Fungsinya yang utama adalah memecah batuan berukuran besar menjadi ukuran yang lebih kecil, sebuah proses yang membutuhkan energi besar dan konsisten. Mekanisme pemecahan pada jaw crusher melibatkan dua rahang: satu rahang tetap (fixed jaw) dan satu rahang bergerak (moving jaw). Rahang bergerak berayun maju-mundur, menekan material di antara kedua rahang hingga pecah. Proses intermiten ini, yang dikenal sebagai siklus pemecahan, menciptakan lonjakan permintaan daya yang signifikan. Di balik kekuatan dan efisiensinya, terdapat komponen-komponen pendukung yang bekerja secara harmonis. Salah satu komponen yang seringkali terlupakan namun memiliki peran krusial dalam menjaga stabilitas operasional jaw crusher adalah flywheel. Flywheel berfungsi sebagai penyimpan energi kinetik, menyeimbangkan fluktuasi tenaga yang terjadi selama siklus pemecahan, dan memastikan output yang lebih seragam. Tanpa flywheel, motor penggerak akan mengalami beban kejut yang ekstrem, menyebabkan ketidakstabilan, penurunan efisiensi, dan potensi kerusakan dini pada sistem.
Peran Flywheel dalam Industri Pertambangan
Industri pertambangan dikenal dengan operasionalnya yang berat dan penuh tantangan. Jaw crusher digunakan untuk memecah berbagai jenis batuan, mulai dari granit, basal, hingga bijih besi. Proses pemecahan ini tidak terjadi secara kontinu dalam satu tarikan. Sebaliknya, rahang gerak (moving jaw) akan bergerak maju-mundur dengan kecepatan tertentu, menciptakan siklus pemecahan yang menghasilkan lonjakan tenaga sesaat. Siklus ini terdiri dari dua fase utama: fase kompresi (power stroke) ketika rahang bergerak maju dan menghancurkan material, dan fase kembali (return stroke) ketika rahang bergerak mundur untuk memungkinkan material baru masuk. Permintaan energi sangat tinggi selama fase kompresi dan jauh lebih rendah selama fase kembali. Tanpa adanya penyangga energi, lonjakan ini dapat menyebabkan getaran berlebih, beban yang tidak merata pada motor penggerak, dan ketidakstabilan pada keseluruhan sistem. Di sinilah flywheel pada jaw crusher mengambil peran vital. Flywheel yang terpasang pada poros engkol (eccentric shaft) atau poros motor, bertindak sebagai akumulator energi. Saat tenaga motor berlebih, biasanya selama fase kembali atau ketika beban pemecahan rendah, flywheel akan menyerap sebagian energi tersebut dan menyimpannya dalam bentuk energi kinetik putaran. Sebaliknya, ketika dibutuhkan tenaga ekstra untuk memecah material yang keras atau ketika terjadi penurunan kecepatan mendadak selama fase kompresi, flywheel akan melepaskan energi yang tersimpan, membantu menjaga putaran tetap stabil dan memberikan dorongan tenaga yang dibutuhkan. Dengan demikian, flywheel membantu menghaluskan fluktuasi beban, mengurangi stres pada komponen mekanis lainnya seperti bantalan, poros, dan sistem transmisi, serta mencegah motor dari beban berlebih atau bahkan mati mendadak (stalling). Stabilitas putaran yang dijaga oleh flywheel juga berkontribusi pada ukuran produk yang lebih konsisten dan throughput material yang lebih tinggi, memastikan jaw crusher beroperasi dengan lebih efisien dan andal.
Tantangan Operasional Jaw Crusher di Sektor Pertambangan
Operasional jaw crusher di sektor pertambangan menghadapi berbagai tantangan yang dapat memengaruhi efisiensi dan umur pakainya. Salah satu tantangan utama adalah variabilitas material yang diproses. Ukuran, kekerasan, abrasivitas, dan tingkat kelembaban batuan yang masuk ke dalam crusher dapat sangat bervariasi. Material yang lebih keras atau berukuran lebih besar membutuhkan tenaga pemecahan yang lebih besar pula, menyebabkan lonjakan beban mendadak pada motor dan komponen transmisi. Misalnya, memecah kuarsit yang sangat keras membutuhkan energi jauh lebih besar dibandingkan batu kapur. Tantangan lain adalah kondisi lingkungan kerja yang ekstrem. Debu, kelembaban tinggi, suhu ekstrem, dan getaran konstan dapat mempercepat keausan komponen mekanis, termasuk bantalan (bearing), seal, dan sistem pelumasan. Debu abrasif dapat masuk ke dalam celah-celah kecil, menyebabkan keausan prematur pada permukaan yang bergerak. Keausan pada liner rahang juga menjadi masalah umum; ketika liner aus, celah pemecahan menjadi tidak konsisten, yang berdampak pada ukuran output produk dan efisiensi pemecahan. Selain itu, masalah pada sistem transmisi daya, seperti slip pada V-belt, kerusakan pada gear, atau misalignment poros, dapat mengurangi efektivitas putaran motor dan berdampak pada kinerja crusher secara keseluruhan. Fenomena material bridging, di mana material tersangkut di ruang pemecahan, juga dapat menyebabkan beban kejut yang parah atau bahkan menghentikan operasi. Masuknya tramp iron (material asing yang tidak dapat dipecah seperti bagian alat berat yang patah) juga merupakan ancaman serius yang dapat merusak rahang dan komponen internal. Mengatasi tantangan ini membutuhkan pemilihan unit yang tepat, perhatian pada perawatan rutin, dan pemahaman mendalam tentang peran setiap komponen, termasuk flywheel, dalam menjaga integritas sistem.
Solusi: Pemilihan dan Perawatan Flywheel yang Tepat untuk Jaw Crusher
Untuk memastikan jaw crusher beroperasi secara optimal dan mengatasi tantangan di lapangan, pemilihan dan perawatan flywheel yang tepat menjadi sangat penting. Flywheel yang dirancang dengan baik akan memiliki massa dan distribusi yang sesuai dengan spesifikasi motor penggerak dan kapasitas pemecahan yang diinginkan. Massa flywheel yang memadai akan efektif dalam menyerap energi saat beban puncak dan melepaskannya saat beban menurun, sehingga menjaga kecepatan putaran tetap stabil. Desain flywheel harus mempertimbangkan momen inersia yang optimal (I = mk^2, di mana m adalah massa dan k adalah radius girasi) untuk menyimpan energi kinetik yang cukup. Pemilihan material flywheel juga krusial; material yang kuat dan tahan aus seperti besi cor berkualitas tinggi (misalnya, ASTM A48 Class 40 atau lebih tinggi) atau baja tuang (misalnya, ASTM A27 Grade 65-35) sangat direkomendasikan untuk menahan gaya sentrifugal tinggi, beban torsi, dan potensi benturan. Material ini harus memiliki kekuatan tarik tinggi dan ketahanan fatik yang baik. Selain pemilihan unit yang tepat, perawatan berkala terhadap flywheel dan sistem pemasangannya juga tidak boleh diabaikan. Flywheel harus seimbang secara statis dan dinamis untuk mencegah getaran berlebih yang dapat merusak bantalan dan struktur pendukung. Ketidakseimbangan dapat menyebabkan keausan prematur dan kegagalan komponen.
Checklist Perawatan Flywheel Jaw Crusher:
- Pemeriksaan Visual Rutin: Periksa flywheel secara teratur untuk mencari tanda-tanda retakan, keausan, atau kerusakan fisik lainnya. Perhatikan juga adanya korosi atau penumpukan material yang dapat menyebabkan ketidakseimbangan.
- Kekencangan Baut Pengikat: Pastikan semua baut pengikat flywheel ke poros atau hub terpasang dengan kencang sesuai torsi yang direkomendasikan pabrikan. Baut yang longgar dapat menyebabkan getaran parah dan pelepasan komponen.
- Pelumasan Bantalan: Periksa dan lumasi bantalan poros yang terhubung dengan flywheel sesuai jadwal. Gunakan jenis pelumas yang direkomendasikan untuk memastikan putaran yang lancar dan meminimalkan gesekan serta panas berlebih.
- Kondisi V-Belt/Roller Chain: Jika flywheel digerakkan oleh V-belt atau roller chain, periksa ketegangan dan kondisi belt/chain secara berkala. Belt yang kendur dapat menyebabkan slip dan kehilangan daya, sementara belt yang aus atau retak perlu diganti. Pastikan alignment antara puli motor dan puli flywheel tepat.
- Monitoring Getaran: Gunakan alat monitoring getaran untuk mendeteksi anomali yang mungkin mengindikasikan ketidakseimbangan flywheel, keausan bantalan, atau masalah poros.
- Monitoring Suhu: Pantau suhu bantalan di sekitar flywheel. Peningkatan suhu yang tidak normal bisa menjadi indikasi masalah pelumasan atau keausan.
- Pembersihan: Jaga kebersihan area flywheel dari debu dan material yang menumpuk. Penumpukan material dapat menyebabkan ketidakseimbangan dan mempercepat keausan.
- Penggantian: Dalam beberapa kasus, penggantian flywheel yang aus, retak, atau tidak sesuai spesifikasi harus dilakukan segera untuk mencegah kerusakan lebih lanjut pada komponen lain, seperti motor atau poros engkol.
Perawatan yang baik ini, ditambah dengan pemilihan V-belt atau roller chain yang sesuai untuk sistem penggerak, akan memastikan kelancaran transmisi daya ke jaw crusher dan memperpanjang umur operasionalnya.
| Kondisi Operasional | Jenis Material | Perkiraan Massa (kg) | Diameter (mm) | Pertimbangan Tambahan |
|---|---|---|---|---|
| Pemecahan Material Sangat Keras (misal: Basal, Granit) | Besi Cor Berkualitas Tinggi (High-Grade Cast Iron) atau Baja Tuang (Cast Steel) | Lebih Tinggi (disesuaikan dengan motor & kapasitas) | Lebih Besar | Perlu perhitungan torsi dan energi kinetik yang cermat. Pastikan sistem mounting kuat dan seimbang dinamis. |
| Pemecahan Material Sedang (misal: Batu Kapur) | Besi Cor Standar Industri | Sedang (disesuaikan dengan motor & kapasitas) | Sedang | Fokus pada keseimbangan massa untuk meminimalkan getaran dan efisiensi energi. |
| Kapasitas Produksi Tinggi & Siklus Cepat | Baja Tuang (Cast Steel) atau Besi Cor Kuat | Lebih Tinggi | Lebih Besar | Desain untuk menahan gaya sentrifugal tinggi pada RPM tinggi dan ketahanan fatik. |
| Kapasitas Produksi Rendah & Siklus Lambat | Besi Cor Standar Industri | Lebih Rendah | Lebih Kecil | Efisiensi energi lebih diutamakan, namun tetap menjaga stabilitas minimum. |
Studi Kasus: Implementasi Flywheel pada Jaw Crusher di Tambang Bijih Besi
Di sebuah tambang bijih besi skala besar di Kalimantan Timur, tim teknis kami mengobservasi adanya fluktuasi kecepatan yang signifikan pada jaw crusher utama mereka saat memproses bijih dengan kandungan besi yang tinggi. Masalah ini menyebabkan ketidakstabilan pada conveyor conveyor hilir dan peningkatan keausan pada liner rahang. Pengukuran menunjukkan fluktuasi RPM motor mencapai 15-20% dari kecepatan nominal selama siklus pemecahan material keras, yang juga tercermin dari lonjakan arus listrik yang tidak stabil. Setelah analisis mendalam, teridentifikasi bahwa flywheel yang terpasang pada unit tersebut, yang terbuat dari besi cor standar dengan massa 1200 kg dan diameter 1500 mm, memiliki momen inersia yang kurang memadai untuk menyerap lonjakan energi yang dihasilkan oleh bijih besi yang keras dan padat. Berdasarkan pengalaman kami melayani lebih dari 1000 klien industri di sektor pertambangan, kami merekomendasikan penggantian flywheel dengan unit yang memiliki massa 30% lebih besar (sekitar 1560 kg) dan terbuat dari baja tuang berkualitas tinggi (misalnya, ASTM A27 Grade 65-35 cast steel) dengan diameter yang sama namun distribusi massa yang lebih optimal. Implementasi ini dilakukan bersamaan dengan pemeriksaan menyeluruh pada sistem penggerak, termasuk memastikan kekencangan coupling motor dan kondisi belt, serta melakukan alignment ulang poros. Hasilnya sangat memuaskan. Fluktuasi kecepatan putaran jaw crusher berkurang drastis, mencapai tingkat stabilitas yang lebih baik, dengan fluktuasi RPM hanya sekitar 5-7%. Hal ini secara langsung meningkatkan konsistensi ukuran output material, mengurangi beban kejut pada sistem transmisi hingga 40%, dan memperpanjang umur pakai liner rahang hingga 25%. Stabilitas operasional yang meningkat juga berdampak positif pada efisiensi keseluruhan lini produksi dan mengurangi konsumsi energi puncak.
FAQ
Apa saja fungsi utama flywheel pada jaw crusher?
Fungsi utama flywheel pada jaw crusher adalah untuk menyimpan dan melepaskan energi kinetik. Ini membantu menyeimbangkan fluktuasi tenaga yang terjadi selama siklus pemecahan, menjaga kecepatan putaran motor tetap stabil, mengurangi lonjakan beban pada sistem penggerak, dan meminimalkan getaran yang tidak diinginkan.
Bagaimana cara mengetahui jika flywheel jaw crusher perlu diganti?
Tanda-tanda flywheel perlu diganti meliputi adanya getaran berlebih yang tidak biasa saat crusher beroperasi, suara abnormal dari area poros engkol atau bantalan, retakan atau kerusakan fisik yang terlihat pada flywheel, serta penurunan efisiensi pemecahan yang tidak dapat dijelaskan oleh faktor lain. Peningkatan suhu bantalan di sekitar flywheel atau seringnya motor mengalami beban berlebih juga bisa menjadi indikasi. Pemeriksaan visual rutin dan monitoring getaran sangat disarankan.
Apakah ukuran flywheel selalu berbanding lurus dengan kapasitas jaw crusher?
Ukuran dan massa flywheel umumnya disesuaikan dengan kapasitas jaw crusher dan spesifikasi motor penggerak. Jaw crusher yang lebih besar dengan motor yang lebih bertenaga biasanya membutuhkan flywheel yang lebih besar dan berat untuk menjaga stabilitas operasional. Namun, desain spesifik, jenis material yang akan dipecah, dan momen inersia yang dihitung juga memainkan peran penting, bukan hanya ukuran fisik semata.
Apa risiko jika flywheel tidak berfungsi optimal?
Flywheel yang tidak berfungsi optimal dapat menyebabkan berbagai masalah serius, termasuk beban kejut berulang pada motor dan sistem transmisi yang mengakibatkan keausan prematur, peningkatan konsumsi energi, ketidakstabilan kecepatan putaran, produksi material dengan ukuran tidak konsisten, getaran berlebih yang merusak struktur, dan bahkan kegagalan komponen utama yang berujung pada downtime yang mahal dan risiko keselamatan.
Apakah ada jenis flywheel yang berbeda untuk jaw crusher?
Secara umum, flywheel untuk jaw crusher adalah jenis solid disk atau spoked wheel yang terbuat dari besi cor atau baja tuang. Perbedaan utama terletak pada dimensi (diameter, ketebalan), massa, dan material yang digunakan, yang disesuaikan dengan kebutuhan spesifik crusher dan karakteristik material yang akan dipecah. Beberapa desain mungkin memiliki fitur tambahan untuk pemasangan atau keseimbangan, tetapi prinsip dasarnya sama sebagai penyimpan energi inersia.
Kesimpulan
Flywheel adalah komponen yang seringkali diremehkan namun esensial untuk stabilitas dan efisiensi operasional jaw crusher, terutama dalam lingkungan industri pertambangan yang menuntut. Kemampuannya untuk menyerap dan melepaskan energi membantu menghaluskan fluktuasi beban, melindungi komponen lain dari stres berlebih, dan memastikan output produk yang konsisten. Pemilihan flywheel yang tepat sesuai dengan spesifikasi operasional, material yang diproses, dan perawatan rutin yang cermat adalah kunci untuk memaksimalkan kinerja, memperpanjang umur pakai jaw crusher Anda, serta mengurangi biaya operasional dan risiko downtime yang tidak terencana. Dengan memahami peran krusial flywheel dan menerapkan praktik perawatan terbaik, operator tambang dapat memastikan operasi pemecahan material yang lebih andal, efisien, dan aman.
