Apa Itu Timing Belts?
Timing belts Jawa Barat, atau sabuk bergigi, adalah komponen krusial yang dirancang khusus untuk menyinkronkan pergerakan dua atau lebih poros dalam berbagai sektor industri. Berbeda dengan V-belt konvensional yang mengandalkan gesekan, timing belt memiliki gigi pada permukaannya yang berpasangan dengan puli bergigi (timing pulley). Desain ini memastikan transmisi daya yang akurat tanpa slip, menjadikannya komponen vital dalam aplikasi yang membutuhkan sinkronisasi gerakan presisi tinggi.
Keunggulan utama timing belt terletak pada kemampuannya mentransmisikan daya dengan rasio kecepatan yang tetap dan akurat. Hal ini sangat penting dalam mesin-mesin di mana posisi relatif antar komponen harus terjaga secara konsisten. Di Jawa Barat, sebagai pusat industri manufaktur dan otomotif, penggunaan timing belts Jawa Barat sangat luas, mulai dari mesin produksi hingga sistem otomasi.
Pemilihan timing belt yang tepat sangat krusial untuk mencegah downtime dan menjaga efisiensi operasional.
Jenis-Jenis Timing Belts
Timing belt hadir dalam berbagai profil gigi dan material, masing-masing dirancang untuk aplikasi spesifik. Pemilihan jenis yang tepat akan sangat bergantung pada kebutuhan beban, kecepatan, dan akurasi yang diperlukan.
1. Timing Belt Standar (Metric Pitch):
- Profil Gigi: Umumnya menggunakan profil metrik seperti T, AT, HTD, STD, dan RPP.
- Pitch: Jarak antar gigi diukur dalam milimeter (misalnya, T10 berarti jarak antar gigi 10mm). Profil seperti HTD dan STD menawarkan kapasitas daya yang lebih tinggi karena bentuk giginya yang lebih lengkung.
- Material: Karet sintetis (neoprene atau polyurethane) yang diperkuat dengan serat kaca atau baja untuk kekuatan tarik.
- Aplikasi: Mesin perkakas, printer 3D, sistem otomasi industri, mesin pengemas.
2. Timing Belt Imperial (Inch Pitch):
- Profil Gigi: Menggunakan sistem pengukuran inci, seperti L (0.375 inci), XL (0.200 inci), dan MXL (0.080 inci).
- Pitch: Jarak antar gigi dalam satuan inci.
- Material: Serupa dengan timing belt metrik, mengandalkan karet yang diperkuat.
- Aplikasi: Lebih umum ditemukan pada mesin-mesin yang diproduksi dengan standar Amerika Utara, seperti pada beberapa jenis mesin tekstil atau peralatan lama.
3. Timing Belt Kustom:
- Dirancang khusus untuk aplikasi yang sangat spesifik, seringkali dengan profil gigi unik, material khusus (misalnya, tahan suhu ekstrem atau bahan kimia), atau lapisan permukaan tambahan untuk meningkatkan cengkeraman atau ketahanan aus.
Cara Kerja Timing Belts
Prinsip kerja timing belt sangat sederhana namun efektif. Sebuah timing belt terdiri dari badan belt yang terbuat dari material elastis (biasanya karet sintetis atau polyurethane) yang diperkuat dengan elemen tarik (tensile member) seperti kabel baja atau serat kaca. Elemen tarik ini memberikan kekuatan dan mencegah belt meregang secara signifikan, menjaga akurasi posisi.
Pada bagian dalam belt, terdapat deretan gigi yang presisi. Gigi-gigi ini dirancang untuk masuk dengan pas ke dalam alur-alur yang sesuai pada puli (timing pulley). Ketika salah satu poros (driving shaft) berputar, puli yang terpasang padanya akan memutar timing belt. Karena gigi belt terkunci pada alur puli, putaran dari poros penggerak ini akan ditransmisikan secara langsung dan sinkron ke poros yang digerakkan (driven shaft) melalui puli kedua.
Keakuratan sinkronisasi ini dicapai karena tidak ada slip antara gigi belt dan puli. Rasio putaran antara poros penggerak dan poros yang digerakkan akan selalu konstan, sesuai dengan rasio jumlah gigi pada kedua puli. Hal ini sangat berbeda dengan V-belt biasa yang bergantung pada gaya gesek, di mana slip dapat terjadi dan mengurangi akurasi transmisi daya.
Aplikasi Timing Belts di Industri Indonesia (khususnya Jawa Barat)
Di Jawa Barat, sebagai pusat industri manufaktur, otomotif, tekstil, dan makanan-minuman yang tinggi, penggunaan timing belts Jawa Barat sangat krusial dalam berbagai aplikasi. Keandalan dan presisi sabuk bergigi ini menjadikannya pilihan utama untuk:

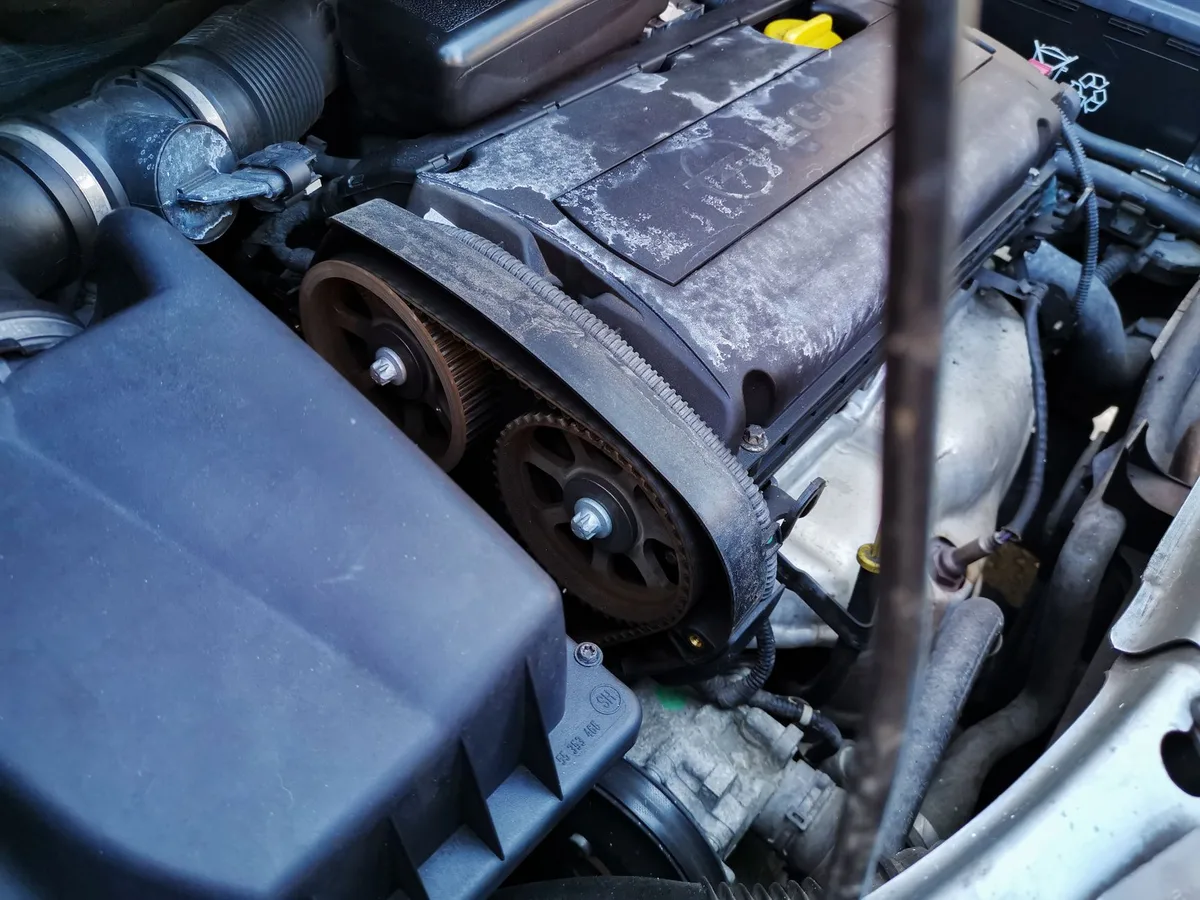

- Industri Otomotif: Timing belts Jawa Barat adalah komponen standar pada mesin kendaraan untuk menyinkronkan putaran crankshaft dan camshaft, memastikan katup membuka dan menutup pada waktu yang tepat. Di pabrik perakitan kendaraan di Jawa Barat, timing belt juga digunakan dalam sistem konveyor otomatis untuk memindahkan komponen atau unit kendaraan.
- Mesin Produksi: Dalam industri manufaktur di Jawa Barat, timing belts digunakan pada mesin CNC (Computer Numerical Control), mesin bubut, mesin milling, dan berbagai alat perkakas lainnya yang memerlukan gerakan presisi untuk pemotongan, pembentukan, atau perakitan komponen.
- Sistem Otomasi: Di Jawa Barat, robotika industri, mesin pengemas otomatis, mesin percetakan, dan sistem penanganan material (material handling) sering menggunakan timing belts untuk pergerakan lengan robot, aktuator linear, atau sistem konveyor yang membutuhkan posisi yang sangat akurat.
- Industri Makanan dan Minuman: Mesin pengisi botol, mesin pengemas produk makanan, dan sistem konveyor di lini produksi makanan di Jawa Barat sering mengandalkan timing belts karena sifatnya yang bersih (tidak menghasilkan debu seperti rantai) dan kemampuannya bekerja pada kecepatan yang terkontrol.
- Peralatan Medis: Beberapa peralatan medis presisi, seperti pompa infus otomatis atau unit pencitraan, juga menggunakan timing belt untuk memastikan operasi yang akurat dan andal.
Penggunaan timing belts Jawa Barat yang tepat dapat meningkatkan efisiensi operasional secara signifikan di pabrik-pabrik di wilayah seperti Bekasi, Karawang, dan Bandung.
| Fitur / Tipe | Timing Belt Standar (Metrik) | Timing Belt Imperial | Timing Belt High Torque (HTD/STD) |
|---|---|---|---|
| Pitch | mm (misal: T10, AT5, AT10) | Inci (misal: L, XL, MXL) | mm (misal: 5M, 8M, 14M) |
| Kapasitas Daya | Sedang | Rendah hingga Sedang | Tinggi |
| Akurasi Posisi | Tinggi | Tinggi | Sangat Tinggi |
| Bahan Elemen Tarik | Serat Kaca, Baja | Serat Kaca | Serat Kaca, Baja |
| Aplikasi Khas | Mesin perkakas, otomasi | Mesin lama, aplikasi spesifik AS | Mesin berat, servo drive, aplikasi torsi tinggi |
Cara Memilih Timing Belt yang Tepat
Memilih timing belt yang tepat adalah kunci untuk memastikan kinerja optimal dan umur pakai yang panjang. Pertimbangkan faktor-faktor berikut:
- Kebutuhan Torsi dan Daya: Tentukan beban torsi dan daya yang harus ditransmisikan. Untuk aplikasi dengan torsi tinggi, pilih timing belt dengan profil gigi yang lebih besar dan elemen tarik yang kuat (misalnya, HTD atau STD).
- Kecepatan Operasi: Kecepatan putaran poros akan mempengaruhi pemilihan pitch belt dan ukuran puli. Kecepatan tinggi mungkin memerlukan belt yang lebih kecil pitch-nya atau material khusus.
- Akurasi Sinkronisasi: Jika aplikasi membutuhkan presisi posisi yang sangat tinggi (misalnya, dalam mesin CNC atau robotika), pilih timing belt dengan toleransi produksi yang ketat dan pastikan puli yang digunakan juga berkualitas tinggi.
- Lingkungan Operasional: Pertimbangkan suhu kerja, keberadaan bahan kimia, minyak, atau debu. Pilih material belt (misalnya, polyurethane untuk ketahanan kimia) dan pelapis yang sesuai.
- Ukuran dan Jarak Antar Poros: Ukuran belt (panjang) dan diameter puli harus sesuai dengan jarak antar poros. Perhitungan ini penting untuk memastikan belt terpasang dengan tegangan yang tepat.
- Standar Industri: Pastikan timing belt memenuhi standar industri yang relevan untuk menjamin kualitas dan spesifikasi teknis.
Konsultasi dengan spesialis power transmission direkomendasikan untuk memastikan pemilihan yang paling efisien.
FAQ
Apa perbedaan utama antara timing belt di Jawa Barat dan V-belt?
Perbedaan mendasar terletak pada cara transmisi daya. Timing belt menggunakan gigi yang saling mengunci dengan puli bergigi untuk transmisi daya yang presisi tanpa slip. Sementara itu, V-belt mengandalkan gaya gesek antara permukaan belt dan alur puli, yang rentan terhadap slip dan kurang akurat untuk aplikasi sinkronisasi.
Berapa lama umur pakai rata-rata timing belt di Jawa Barat?
Umur pakai timing belt sangat bervariasi tergantung pada kualitas belt, beban kerja, kecepatan, kondisi lingkungan, dan perawatan. Namun, timing belt berkualitas baik yang beroperasi dalam kondisi normal dapat bertahan antara 5.000 hingga 20.000 jam kerja. Perawatan rutin dan inspeksi visual sangat penting.
Apakah timing belt di Jawa Barat bisa diganti dengan V-belt?
Secara umum, timing belt tidak dapat diganti langsung dengan V-belt pada sistem yang sama. Keduanya membutuhkan jenis puli yang berbeda dan memiliki prinsip kerja yang berbeda pula. Mengganti jenis belt tanpa mengganti puli dan mempertimbangkan ulang desain sistem akan menyebabkan ketidaksesuaian dan potensi kegagalan.
Bagaimana cara merawat timing belt di Jawa Barat agar awet?
Perawatan timing belt meliputi: menjaga kebersihan dari minyak, gemuk, dan kontaminan lain; memastikan tegangan belt yang tepat (tidak terlalu kencang atau terlalu kendur); memeriksa kondisi gigi belt dan puli secara berkala untuk tanda-tanda keausan atau kerusakan; serta mengganti belt sesuai jadwal rekomendasi produsen atau ketika menunjukkan tanda-tanda degradasi seperti retakan, pengelupasan, atau peregangan berlebih.
Kesimpulan
Sebagai komponen esensial dalam berbagai sistem transmisi daya yang menuntut akurasi dan sinkronisasi tinggi, pemilihan timing belts Jawa Barat yang tepat sangat krusial. Memilih jenis sabuk bergigi yang sesuai dengan spesifikasi teknis dan kebutuhan aplikasi industri di wilayah ini akan menjaga efisiensi, keandalan, dan umur panjang mesin. Dari industri otomotif hingga manufaktur presisi, timing belt memainkan peran vital.
Untuk informasi lebih lanjut mengenai berbagai jenis timing belt berkualitas dan solusi power transmission lainnya, Anda dapat menghubungi Central Technic.
